單段式煤氣發生爐冷煤氣站

產品介紹：

 單段爐冷凈煤氣站（煙煤）由煤氣發生爐生成的粗熱煤氣（溫度為500-600℃）首先進入雙豎管被熱循環水冷卻洗滌，煤氣中的部分灰塵隨熱循環水從雙豎管下部的水封中排出，被雙豎管洗滌降溫后的煤氣溫度約為80-90℃，經隔離水封進入Ⅰ級電氣濾清器進行捕焦油和灰塵，煤氣溫度冷卻至35-45℃。經隔離水封再進入Ⅱ級電氣濾清器進一步進行脫油除塵。通過煤氣加壓機加壓，再經捕滴器脫去水份后通過輸送管道輸送至用戶。

產品優勢：

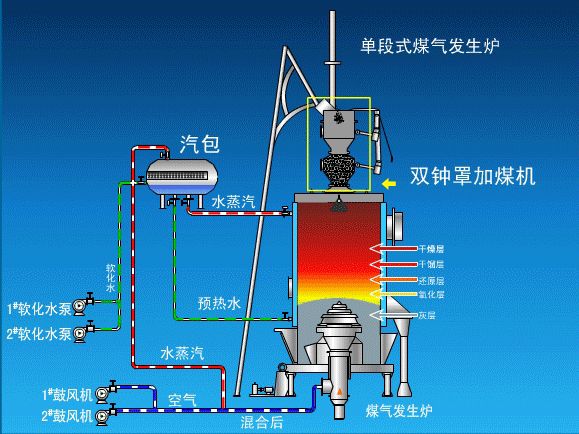

工作原理：

單段式煤氣發生爐冷煤氣站工藝流程圖

技術參數：

型號	CG1Q1.0-1	CG1Q1.5-1		CG1Q2.0-1	CG1Q2.4-1	CG1Q2.6-1	CG1Q3.0-1	CG1Q3.2-1
爐膛內徑	1000	1500		2000	2400	2600	3000	3200
爐膛截面積（m2）	0.785	1.77		3.14	4.52	5.31	7.07	8.04
水套受熱面積（m2）	6.84	10.37		17.84	24.66	31.32	36.33	38.75
適用煤種	不粘接或弱粘接無煙煤、煙煤或焦炭。煤質應符合GB-9143要求
灰層高度	100-300	100-300	100-300		100-300	100-300	100-300		100-300
煤的粒度	13～25、25～50、50～100
耗煤量（kg/h）	150～240	350～550		600～900	900～1400	1000～1500	1500～2200	1700～2600
氣化劑	空氣+水蒸汽　　Air+Steam
空氣消耗量 (m3/kg)煤	2.2-2.8	2.2-2.8		2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8
蒸汽消耗量 (m3/kg)煤	0.3～0.5	0.3～0.5		0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5
煤氣產量（Nm3/h)	450～700	980～1600		1750～2800	2500～4000	3000～4800	4000～6500	4600～7400
煤氣熱值（KJ/m3)	5020～6060	5020～6060		5020～6060	5020～6060	5020～6060	5020～6060	5020～6060
煤氣出口壓力(Pa）	<0.95	<0.98		<0.98	<0.98	<1.5	<1.5	<1.5
煤氣出口溫度（℃）	400～550	400～550		400～550	400～550	400～550	400～550	400～550
最大爐底鼓風壓力（KPa）	2.0	2.45		3.5	3.5	4.5	6.0	6.0
飽和空氣溫度（℃）	50～65	50～65		50～65	50～65	50～65	50～65	50～65
探火孔汽封壓力（Pa)	0.25	0.25		0.25	0.25	0.25	0.25	0.25
水套蒸汽產量（kg/h）	45～120	250～300		300	450	500	550	550
水套蒸汽壓力（Pa）	0.294	0.294		0.294	0.294	0.294	0.294	0.294
加煤方式	鐘罩加煤、機械加煤
灰盤最大轉速（r/h）	2.87	2.76		2.23	2	1.7	1.7	1.7
灰盤傳動電機功率	3	3		4	4	4	11*2	11*2
煤斗提升電機功率	1.1	1.1		1.1	2.2	2.2	3	3
排渣形式	濕式，自動排渣
